STB(TZ-DCH820、TZ-DCH2810)をテレビにつなぐ方法

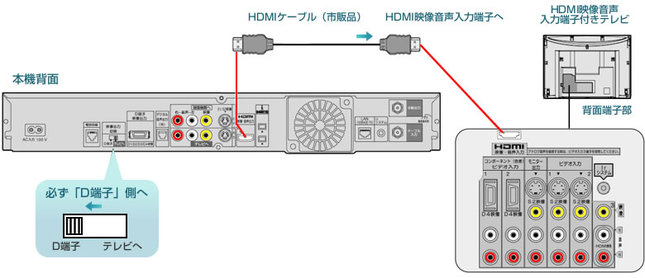

HDMIケーブルで接続する場合
●お願い
- 画質の劣化防止や安定した動作のため、HDMIケーブルは5.0m以下のものをご使用ください。
- HDMI規格に準拠したHDMIケーブルをご使用ください。
- アスペクト比(画面の縦横比)が正しく表示されない場合があります。映像出力切換スイッチは「D端子」側へ設定してください。
D端子ケーブルで接続する場合
●お願い
- 接続するテレビのD入力端子に合わせて「HDMI/D端子出力」の設定をしてください。(テレビがD1またはD2映像端子の場合は、上図の映像・音声コードを一時的に接続し、映像出力切換スイッチを「テレビへ」側にしてから、ビデオ入力画面で設定してください。)

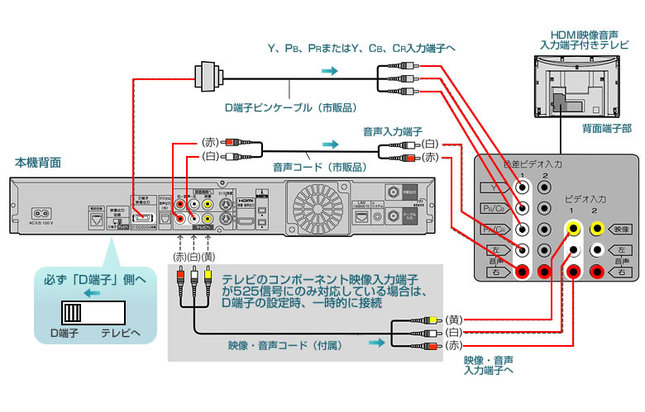

コンポネート映像入力端子付きテレビの場合
●お願い
- 接続するテレビのコンポーネント入力端子が対応している信号方式に合わせて「HDMI/D端子出力」の設定をしてください。(テレビが525i信号のみに対応している場合は、上図の映像・音声コードを一時的に接続し、映像出力切換スイッチを「テレビへ」側にしてから、ビデオ入力画面で設定してください。)

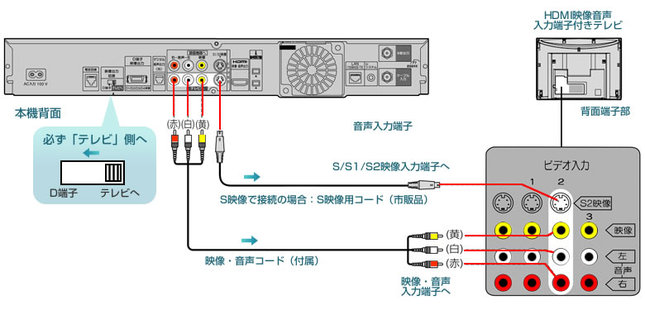

映像・音声コードやS映像コードで接続する場合
●お願い
- S1/S2映像入力端子付きテレビと接続の場合は、「S端子出力」の設定をしてください。
